木材干燥窯的設計
時間:2016-05-27
來源:正立干燥設備
閱讀
木材干燥窯設計熱源是由空氣能熱泵主機、保溫銅管、窯內交換器、不銹鋼(磚混)結構窯體、窯門(提門裝置)、調濕系統、氣流循環系統、進排氣系統、電輔助系統、檢測系統及控制系統等部分組成。

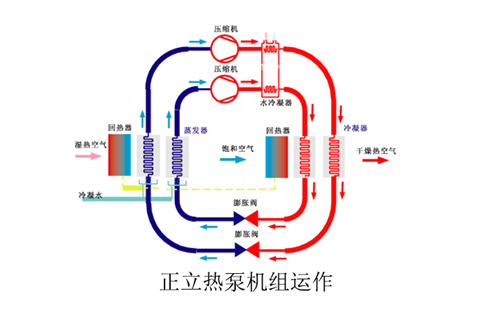

熱泵主機采用美國谷輪壓縮機(谷輪壓縮機的優勢在于超高能效、節能高效、杰出的可靠性、內置電機免短路裝置、低噪音、簡化系統設計),安全耐用,運行穩定。
保溫銅管是熱泵機組和烘干窯的連接部件,一般在這過程中散失的熱量非常大。我公司配置專利保溫銅管,保溫層采用聚氨酯發泡成型,外置PVC管道,安裝后美觀大氣、保溫效果好,熱損失非常小,耐腐蝕、使用壽命長,保溫不受外界溫度影響。熱泵收集的熱量由保溫銅管傳輸到烘干房?jì)?,溫差小,能效比?huì )比普通熱泵烘干機高10-15%。
窯體
烘干窯的窯體除須滿足堅固耐用等一般建筑要求外,更重要的是還須滿足保溫、密封和防腐等特殊要求。正立系列木材干燥設備較好地做到了這一點。 正立系列烘干窯有土建窯體型和不銹鋼窯體型二種。土建窯體按特殊要求設計;不銹鋼窯體的內外層為不銹鋼板,中間夾以阻燃保溫層,窯體骨架為鋁合金型材。無論是土建窯體還是不銹鋼窯體都密封良好,有足夠的保溫性能,并能有效地抗腐蝕。 窯內天棚用鋁板制作或混泥土搗制。
窯門(提門裝置)
窯門有單開門,對開門和吊掛門三種形式;建兩座或多座連體窯時,窯門通常為吊掛門,采用吊掛門時需配裝提門器。
窯門的結構與不銹鋼窯體的結構相同,保溫、防腐。為保證窯門的密封性,在窯門四周鑲有耐高溫、抗老化、彈性好的特制硅膠密封圈,以確保窯門不漏氣。
提門器采用手搖蝸輪蝸桿結構,可為吊掛式或落地式,操作方便、靈活,動作平穩、可靠。
加熱系統是由冷凝交換器。加熱質量好壞不僅關系到加熱器使用壽命,也關系到傳熱效率。正立公司系列采用加熱器為銅鋁復合翅片加熱器,氣流阻力小,傳熱效率高耐腐蝕性能好,使用壽命長。
木材烘干機殼體采用不銹鋼或者磚混結構中間加巖棉板組成,具有保溫效果。
氣流循環系統實現烘干窯內濕熱空氣與外界空氣對流交換的窗口、維持烘干窯內木材烘干工藝要求的執行,包括冷風進風門,排濕口。進排氣系統為自動系統,每組排濕窗單獨設一個排濕電機。
檢測、控制系統檢測系統讀數準確、可靠。檢測木材含水率和介質的溫度、濕度??刂葡到y控制介質的溫、濕度,循環速度由風機決定。
調濕系統雖然簡單,但對于保證木材干燥質量來說卻非常重要。調濕系統的噴蒸管道用鋁合金管制作,從而避免了采用碳鋼管造成腐蝕減少使用壽命的缺點。采用蒸汽加熱時,向窯內噴射常壓飽和蒸汽;采用高溫水加熱時,則向窯內噴射飽和蒸汽或霧化水。
電輔助系統空氣能熱泵吸熱效率受環境溫度四季變化波動的影響,在木材烘干前期升溫時考慮到加熱速度過慢會(huì )影響整個烘干時間延長,有些木材后期需高溫進行,熱泵本身的加熱能力無法滿足要求,需配置電加熱輔助升溫,使整套烘干設備達到完美。
我公司自主研發的電加熱發熱架采用防腐不銹鋼材料制作,散熱面積大,加熱集中且散熱快,升溫速度快;小功率加熱管組合安裝,安全可靠,比常規電加熱輔助節能30%。
本結構和工作原理

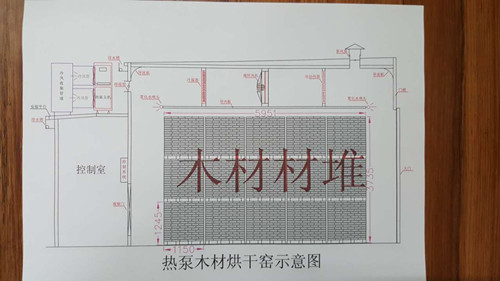

木材干燥窯的殼體由鋁合金型材、角鋁、不銹鋼板、保溫層制成,外殼與工作室之間填充硅酸鋁纖棉(或巖棉)材料做保溫并給予密封。干燥窯的前、后方及頂部設有風道,由專用耐高溫、高濕逆循環風機葉輪將被加熱空氣通過風道進行循環,窯體的頂部設有排氣窗,窯體側面設有電控箱,電控箱前面板上裝有溫度控制儀表、電源開關、風機開關及加熱開關。溫度控制采用溫度計量控制,故干燥窯溫度波動度及均勻性較好。風機設有定時正反轉功能,可保障干燥窯內各個部位的受熱均勻。
